一、概述
　　HZJ 系列管夾是目前國內管夾中綜合指標******的系列產品。適用于液壓、潤滑、氣動和高壓水系統管子的固定。系 統工作壓力可達 40MPa；工作溫度 -40～+250℃;適用管子外徑范圍較寬,可從φ 6mm 至φ 426mm。尤其對于具有振動源區域更經濟合理又安全可靠。它廣泛應用于冶金、礦山、化工、煤炭、重型機械、工程機械和農業機械等行業的液壓、潤滑、氣動和高壓水系統管路。

二、特點
 　　1、HZJ 系列管夾具有抗振動、抗沖擊、夾持力強度高、重量輕、耐腐蝕、耐高溫、使用壽命長等特點、管夾主體 材料采用高牌號球墨鑄鐵精鑄而成；夾持面襯墊膠圈（板）材料根據工作溫度確定：工作溫度小于或等于 100℃時，采 用普通橡膠；工作溫度大于 100℃小于 150℃時，采用丁氰橡膠，工作溫度大于 150℃小于 250℃時，采用氟橡膠制造。底板材料采用整體鋼板制造，確保了底板與管夾、底板與基面（支架）或機體的連接強度。管夾與底板連接采用兩只螺栓（螺柱）緊固，便于維修或保養時的拆裝。
　　2、HZJ 系列管夾與國內外的塑料管夾、鋁合金管夾、鋼（鋼板）管夾相比，使用壽命是塑料管夾的 50 倍，是鋁合金管夾的 30 倍，是鋼板管夾的 15 倍。
　　3、HZJ 系列管夾現有 22 個規格，62 種管徑，適用管子外徑為φ 6mm～φ 426mm。
　　4、根據水平排列固定管子的數量不同，每種規格有兩類管夾，即單管夾和雙管夾；根據管夾與基面（支架）或機 體連接方式不同，每種規格的管夾有帶底板和不帶底板兩種。
　　5、根據管子上下排列的層數不同，同一規格的管夾有單層和雙層兩種，如排列需超出雙層以上的層數時，訂貨時請?zhí)岢?，上層管夾數量應等于或小于下層管子數。
　　6、HZJ 系列管夾外表面涂黑色或黃色油漆，亦可根據用戶需要涂油漆。


三、型號說明

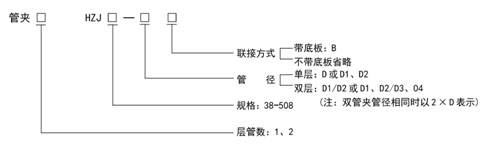

1、型號：

2、標記示例：
　　(1)單管夾，單層，管徑D=18，帶底板
　　管夾1HZJ50-18B
　　(2)單管夾，雙層，上層管徑D1=18，下層管徑D2=22，帶底板
　　管夾1HZJ50-18/22B
　　(3)雙管夾，單層，管徑不同，D1=18，D2=22，帶底板
　　管夾2HZJ50-18、22B
　　(4)雙管夾，單層，管徑相同，D1=D2=18，帶底板
　　管夾2HZJ50-2×18B
　　(5)雙管夾，單層，管徑相同，D1=D2=18，不帶底板
　　管夾2HZJ50-2×18
　　(6)雙管夾，雙層，管徑不同，上層管徑D1=16，D2=18，下層管徑D2=20，D4=22，帶底板
　　管夾2HZJ-16、18/20、22B
　　(7)雙管夾，雙層，每層管徑相同，上層管徑D1=D2=18，下層管徑D3=D4=22，帶底板
　　管夾2HZJ-2×18/2×22B
　　(8)單、雙管夾，雙層，上層為單管夾，管徑D1=18，下層為雙管夾，管徑D2=D3=22，帶底板
　　管夾1/2HZJ50-18/2×22B
　　(9)雙管夾，雙層，管徑D1=16，D2=18， D3=D4=22，帶底板
　　管夾2HZJ50-16、18/2×22B

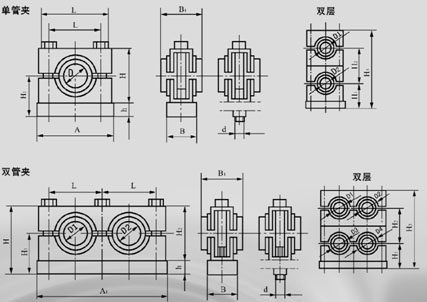

 四、外形尺寸

訂貨說明:
　　(1)鋼管外徑尺寸如不符合規格中的外徑系列時，可特殊訂貨。
　　(2)單管夾標注時，在產品型號前寫1；雙管夾標注時，在產品型號前寫2。

 五、使用說明
　　1、管路布置在設備上時，可采用帶底板的管夾，底板直接焊接在設備上。
　　2、管路布置在地溝內，溝的側壁上有埋設件(鋼板)。當采用帶底板的管夾時，把底板焊在槽鋼上槽鋼焊在埋鋼上，見圖 1。當采用不帶底板的管夾時，管夾用螺栓連接在槽鋼上，這時槽鋼上要鉆孔。管夾一般采用一列布置，亦可交錯布置。
　　3、管路沿地溝的側壁布置，壁上有埋設件，管夾的底板焊在槽鋼上，槽鋼焊在埋設件上，見圖 2。
　　4、管路布置在地溝側壁的支架上，支架焊在埋設件上，管夾的底板焊在支架上，管夾懸臂較大時要注意支架的強度，見圖 3。
